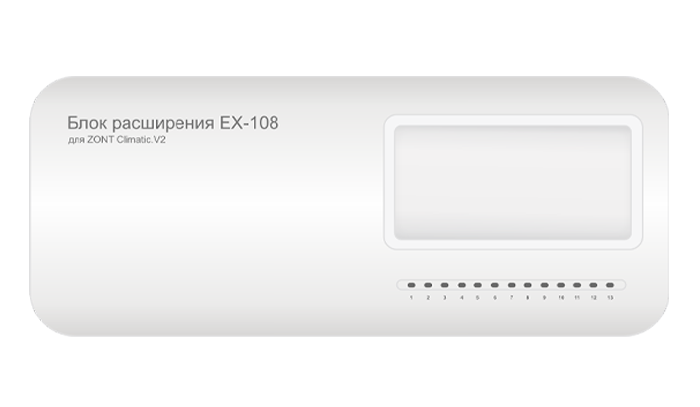

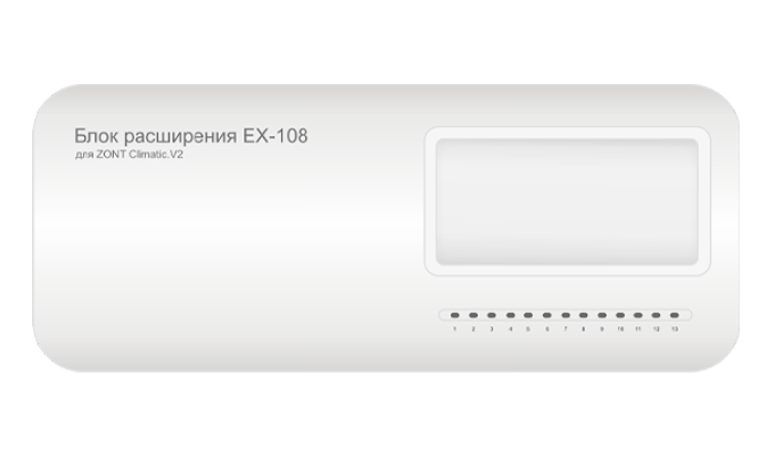

Блок расширения EX-108 для Climatic.V2

Добавляет управляемые контуры регулятору ZONT Climatic.V2

Обеспечивает обмен данными с регулятором по интерфейсу RS-485
Поддерживает подключение проводных датчиков температуры (цифровые и аналоговые NTC)

Артикул: ML00004766

Категории: Блоки расширения, Погодозависимые автоматические регуляторы

Техническая документация Скачать каталог

Цена 27 900 ₽

Задать вопрос

Купить в интернет-магазине

Блок расширения ZONT EX-108 применяется исключительно с автоматическим регулятором ZONT Climatic.V2 и предназначен для увеличения количества регулируемых контуров системы отопления.

Блок расширения при подключении к Регулятору добавляет к его базовой конфигурации еще 3 отопительных контура с возможностью управления работой насоса и электропривода смесительного крана в каждом. Максимальное количество подключаемых к одному Регулятору блоков расширения – 5 шт. Таким образом система отопления и горячего водоснабжения, реализованная с автоматическим Регулятором ZONT Climatic.V2, может включать до 16 управляемых контуров.

Размещенные на корпусе индикаторы отражают фактическое состояние его релейных выходов (назначение каждого индикатора указано в технической документации).

Обмен данными блока с Регулятором осуществляется посредством интерфейса RS-485. Максимальная длина линии RS-485 — не более 200 метров.

Прибор может монтироваться как на стену, так и в электротехнические шкафы на DIN-рейку.

3 дополнительных управляемых контура

Подключение блока расширения ZONT EX-108 к регулятору ZONT Climatic.V2 увеличивает систему отопления на 3 отопительных контура. После подключения блока расширения дополнительные контура автоматически отображаются в личном кабинете веб-сервиса.

9 встроенных реле 220 В

Блок расширения имеет 9 встроенных реле 220 В переменного тока. Они используются для прямого управления различными исполнительными механизмами.

Цифровые датчики температуры

Для мониторинга температуры и применения ее значений в алгоритме управления системой отопления объектов, расположенных на большом удалении от регулятора ZONT Climatic.V2, реализован дополнительный интерфейс 1-Wire, контролирующий цифровые датчики температуры.

Цифровые проводные датчики температуры, подключенные к блоку расширения, будут отображаться в веб-интерфейсе и мобильном приложении таким же образом, как и для Регулятора – без указания наименования блока, к которому эти датчики подключены.

3 аналоговых входа NTC

3 аналоговых входа используются для подключения аналоговых датчиков температуры NTC 10.

Важно! Первичная настройка контуров, добавляемых Блоком расширения, выполняется через внешнее (дистанционное) управление из личного кабинета веб-интерфейса или Приложения ZONT. Дальнейший ввод параметров и способов управления работой дополнительных контуров возможен двумя способами: локально – с панели управления Регулятора или дистанционно – через интернет.

• ZONT Climatic.V2

• 9 релейных выходов
• 3 аналоговых входа NTC

• RS-485
• 1-Wire

Напряжение питания	Основное	от сети 220 В, 50 Гц переменного тока; диапазон рабочих напряжений: 180 В…250 В
Поддерживаемые интерфейсы		RS-485 1-Wire
Встроенные реле 220 В переменного тока	9 шт.	подключены к цепи основного питания и предназначены для управления исполнительными устройствами отопительных контуров; макс. ток одного реле — не более 2 А; суммарный ток потребителей – не более 5 А
Входы NTC	3 шт.	подключение датчиков NTC-10
Проводные цифровые датчики температуры	до 10-ти шт.	тип — DS18S20, DS18B20 Внимание — неоригинальные датчики могут не работать!
Диапазон рабочих температур		минус 10 ⁰С – плюс 50 ⁰С
Габаритные размеры, мм		330 х 135 х 65
Корпус, крепление		Пластиковый, на стену или DIN рейку
