ZONT подключается к котлу вместо перемычки для комнатного термостата и включает/выключает котел, поддерживая целевую t° заданного режима.
Подходит к котлам, имеющим разъем для подключения комнатного термостата (практически все современные котлы)
ZONT подключается к плате котла через адаптер цифровой шины (встроенный или внешний). Контроллер сам рассчитает и установит оптимальную t° теплоносителя для поддержания целевой t°. Прибор не включает/выключает котел, а модулирует его мощность, плавно изменяя расчетную t° теплоносителя.
Подключение к внутреннему протоколу котла также обеспечивает автоматический контроль его состояния. Пользователь получает расширенную информацию о работе котла, в случае ошибки и аварии – коды и расшифровки события (при релейном управлении только уведомление, что произошла авария, без ее расшифровки).
С какими протоколами работает?
- OpenTherm
- E-Bus
- Navien
- BridgeNet (Ariston)
- BSB (Baxi)
- Wolf
- Daesung
- Rinnai
- Arderia
для цифрового управления отопительными котлами Modbus
Для поддержания постоянной температуры в отдельной зоне обогрева
Для поддержания постоянной температуры в отдельной зоне обогрева
Для контроля температуры воздуха в отдельной зоне обогрева
Для контроля температуры воздуха в отдельной зоне обогрева
для уточнения нажмите «Проверить совместимость»
Блоки расширения для контроллеров
Блоки расширения предназначены для увеличения числа Входов/Выходов контроллеров.
Обеспечивают подключение дополнительных датчиков температуры, безопасности и охраны.
Блок расширения ZRE-66 является радиорелейным и подключается к контроллеру по беспроводной связи через радиомодуль МЛ-590
 |  |  |  |  | |
| ZE-22 для ZONT H2000+ PRO, H1500+ PRO и H1000+ PRO | ZE-44 для ZONT H2000+ PRO, H1500+ PRO и H1000+ PRO | ZRE-66 радиорелейный, для H2000+ PRO, H2000+ и C2000+ | ZE-88 для ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO, H2000+ | ZE-84e для ZONT H2000+ PRO, H1500+ PRO и H1000+ PRO | |
| Напряжение питания | 9-18 В от источника постоянного тока (в комплект не входит) | 9-18 В от источника постоянного тока (в комплект не входит) | 10-28 В от источника постоянного тока | 9-18 В от источника постоянного тока (в комплект не входит) | 9-18 В от источника постоянного тока (в комплект не входит) |
| Резервное питание | — | — | — | опционально от внешнего АКБ 12V / 7 A/h | встроенный аккумулятор LIR 14500; 3,7 В, 800 мА*ч |
| Входы/Выходы | 2 релейных выхода 2 универсальных входа/выхода 2 входа NTC | 4 релейных выхода 1 аналоговый выход 4 универсальных входа/выхода 4 входа NTC | 6 аналоговых входов 6 релейных выходов | 8 универсальных входов/выходов 8 релейных выходов 4 аналоговых входа NTC 1 аналоговый выход 0-10 В | 4 универсальных входа/выхода 8 релейных выходов 8 аналоговых входов NTC 2 аналоговых выхода 0-10 В |
| Интерфейсы | RS-485 1-wire | RS-485 K-Line 1-wire | радиоканал 868 МГц | RS-485 K-Line 1-wire | RS-485 K-Line 1-wire |
| Габаритные размеры | 90 х 60 х 70 | 125 х 90 х 57 | 105 х 91 х 58 | 180 х 90 х 60 | 235 х 90 х 60 мм |
| Крепление | Пластиковый, на DIN рейку | Пластиковый, на DIN рейку | D6MG, пластиковый, с креплением на DIN-рейку | Пластиковый, на DIN рейку | Пластиковый, на DIN рейку |
Адаптеры для подключения термостатов и контроллеров ZONT к котлам
Управление по цифровой шине обеспечивает:
- штатную работу функции модуляции мощности котла
- установку температуры отопления и ГВС
- контроль рабочих параметров котла
- индикацию аварий и ошибок
При управлении по цифровой шине термостат или контроллер ZONT постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
Подключение к внутреннему цифровому протоколу (например, OpenTherm) обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).
Таблица совместимости
 |  | | |  |  |  | |
| Универсальный адаптер цифровых шин (DIN) | Универсальный адаптер цифровых шин (ECO) | Адаптер цифровой шины Arderia | Адаптер цифровой шины EMS+ | Адаптер цифровой шины RINNAI | Плата Zont Climatic универсальная | Плата Navien для Zont Climatic (749) | |
| Артикул | ML00005505 | ML00005653 | ML00006183 | ML00006560 | ML00006140 | ML00005842 | ML00004514 |
| ZONT Lite | — | — | — | — | — | — | — |
| ZONT H-1 | + | + | + | + | + | — | — |
| ZONT H-2 | + | + | + | + | + | — | — |
| ZONT H-1V | + | + | + | + | + | — | — |
| ZONT H-1V NEW | + | + | + | + | + | — | — |
| ZONT H-1V.01 | + | + | + | + | + | — | — |
| ZONT H-1V.02 | + | + | + | + | + | — | — |
| ZONT Smart | + | + | + | + | + | — | — |
| ZONT Smart NEW | + | + | + | + | + | — | — |
| ZONT Smart 2.0 | + | + | + | + | + | — | — |
| ZONT Climatic | — | — | — | — | — | + | + |
| ZONT H700+ PRO | + | + | + | + | + | — | — |
Какие датчики и как подключаются к термостатам ZONT?
У любой модели ZONT аппаратно реализовано 3 три вида входов:
3 — Вход (входы) универсальные, аналогово-цифровые (K-Line) — для подключения или аналоговых датчиков или цифровых устройств, взаимодействующих с оборудование ZONT по цифровой шине K-Line.
Таблица совместимости
 |  |  |  |  |  |  |  | |

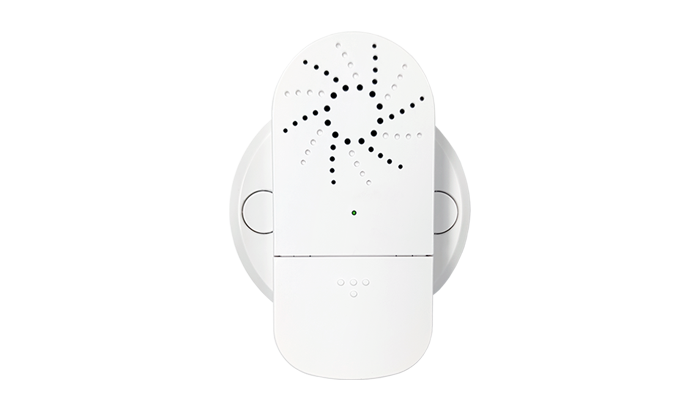

| АКБ 7 А*ч (GS-7-12) | АКБ 1,2 А*ч (SF-12012) | Блок питания 12V 12W | Блок питания DIN 12-24V | Датчик давления MLD-10 | Датчик давления MLD-10.01 | Радиомодуль МЛ-590 | Внешняя GSM-антенна | |
| Артикул | ML8505 | ML00004298 | ML12946 | ML13968 | ML00005516 | ML00005517 | ML00004741 | ML8521 |
| ZONT Lite | — | — | + | — | — | — | — | — |
| ZONT H-1 | — | — | + | + | — | — | + | + |
| ZONT H-2 | — | — | + | + | — | — | + | — |
| ZONT H-1V | — | — | — | + | — | — | + | + |
| ZONT H-1V NEW | — | — | — | + | + | + | + | + |
| ZONT H-1V.01 | — | — | — | + | — | — | + | — |
| ZONT H-1V.02 | — | — | — | + | + | + | + | + |
| ZONT Smart | — | — | + | + | — | — | + | + |
| ZONT Smart NEW | — | — | + | + | + | + | + | + |
| ZONT Smart 2.0 | — | — | + | + | + | + | + | + |
| ZONT Climatic | — | — | — | — | — | — | + | + |
| ZONT H700+ PRO | + | + | — | + | + | + | + | + |
 |  |  | |  |  | |
| Датчик комнатный МЛ-774 (NTC) | Датчик уличный аналоговый МЛ-773 (NTC) | Радиодатчик комнатный МЛ-740 | Радиодатчик t° и влажности МЛ-745 | Датчик t° комнатный МЛ-778 RS-485 | Датчик t° и влажности МЛ-779 RS-485 | |
| Артикул | ML00004834 | ML00004842 | ML00004436 | ML00004439 | ML00005143 | ML00005144 |
| ZONT Lite | — | — | — | — | — | — |
| ZONT H-1 | — | — | + | + | — | — |
| ZONT H-2 | — | — | + | + | — | — |
| ZONT H-1V | — | — | + | + | — | — |
| ZONT H-1V NEW | + | + | + | + | + | + |
| ZONT H-1V.01 | — | — | + | + | — | — |
| ZONT H-1V.02 | + | + | + | + | + | + |
| ZONT Smart | — | — | + | + | — | — |
| ZONT Smart NEW | + | + | + | + | + | + |
| ZONT Smart 2.0 | + | + | + | + | + | + |
| ZONT Climatic | + | + | + | — | + | — |
| ZONT H700+ PRO | + | + | + | + | + | + |
 |  |  |  |  |  | |

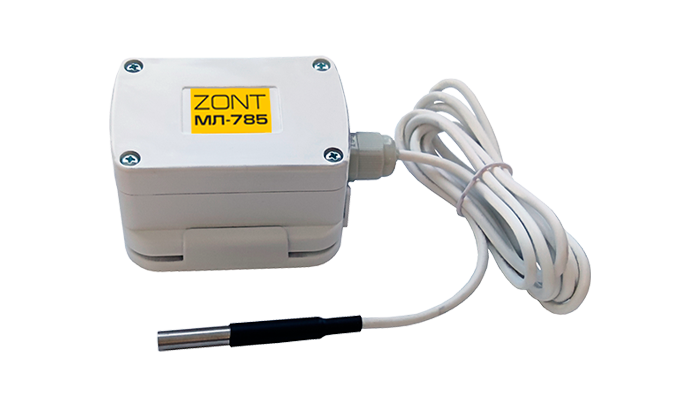

| Радиодатчик t° теплоносителя МЛ-785 | Радиодатчик движения МЛ-570 | Термодатчик комнатный МЛ-772 | Термодатчик уличный МЛ-771 | Термодатчик комнатный DS18S20 | Термодатчик уличный DS18B20 | |
| Артикул | ML00005372 | ML12814 | ML00004827 | ML00004837 | ML8569 | ML00003614 |
| ZONT Lite | — | — | + | + | + | + |
| ZONT H-1 | + | + | + | + | + | + |
| ZONT H-2 | + | + | + | + | + | + |
| ZONT H-1V | + | + | + | + | + | + |
| ZONT H-1V NEW | + | + | + | + | + | + |
| ZONT H-1V.01 | + | + | + | + | + | + |
| ZONT H-1V.02 | + | + | + | + | + | + |
| ZONT Smart | + | + | + | + | + | + |
| ZONT Smart NEW | + | + | + | + | + | + |
| ZONT Smart 2.0 | + | + | + | + | + | + |
| ZONT Climatic | + | — | + | + | + | + |
| ZONT H700+ PRO | + | + | + | + | + | + |
 |  |  |  |  |  |  |  | |
| Датчик температуры комнатный (NTC) | Термодатчик NTC | Датчик протечки воды | Датчик движения Астра 512 | Датчик движения Астра 515 | Датчик дыма ИП 212-141 | Датчик размыкания ИО 102-16/2 | Датчик разбития стекла | |
| Артикул | ML00005877 | ML00004775 | ML11025 | ML13057 | ML18313 | ML8499 | ML8510 | ML11144 |
| ZONT Lite | — | — | — | — | — | — | — | — |
| ZONT H-1 | — | — | + | + | + | + | + | + |
| ZONT H-2 | — | — | + | + | + | + | + | + |
| ZONT H-1V | — | — | + | + | + | + | + | + |
| ZONT H-1V NEW | + | + | + | + | + | — | + | + |
| ZONT H-1V.01 | + | + | + | + | + | + | + | + |
| ZONT H-1V.02 | + | + | + | + | + | + | + | + |
| ZONT Smart | — | — | + | + | + | + | + | + |
| ZONT Smart NEW | + | + | + | + | + | — | + | + |
| ZONT Smart 2.0 | + | + | + | + | + | + | + | + |
| ZONT Climatic | + | + | — | — | — | — | — | — |
| ZONT H700+ PRO | + | + | + | + | + | + | + | + |
 |  |  |  |  |  |  | |

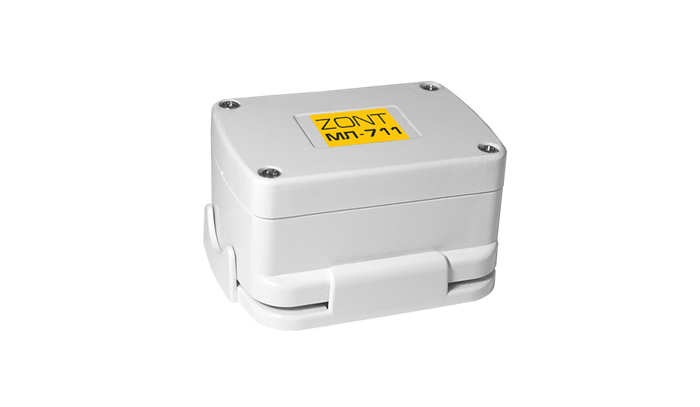

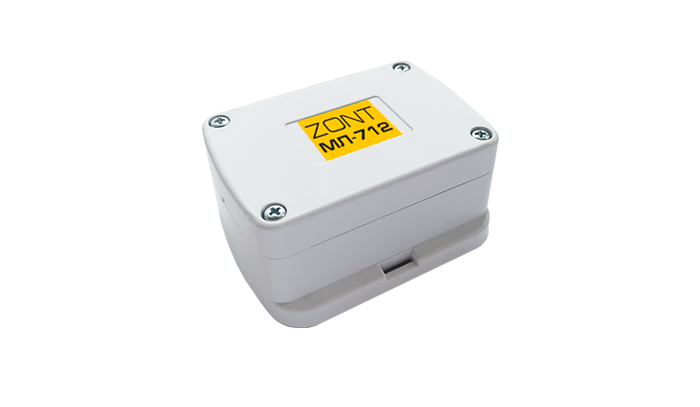

| Радиодатчик уличный МЛ-711 | Радиодатчик протечки воды МЛ-712 | Считыватель Touch Memory | Ключ Touch Memory | Сирена (в ассорт.) | Радиобрелок 433 МГц | Радиобрелок 868 Мгц | |
| Артикул | ML13866 | ML14053 | ML8314 | ML8315 | ML13076 | ML13242 | |
| ZONT Lite | — | — | — | — | — | — | — |
| ZONT H-1 | + | + | + | + | — | — | + |
| ZONT H-2 | + | + | + | + | — | — | + |
| ZONT H-1V | + | + | + | + | — | — | + |
| ZONT H-1V NEW | + | + | + | + | — | — | + |
| ZONT H-1V.01 | + | + | + | + | — | — | + |
| ZONT H-1V.02 | + | + | + | + | — | — | + |
| ZONT Smart | + | + | + | + | — | — | + |
| ZONT Smart NEW | + | + | + | + | — | — | + |
| ZONT Smart 2.0 | + | + | + | + | + | — | + |
| ZONT Climatic | + | + | — | — | — | — | — |
| ZONT H700+ PRO | + | + | + | + | + | + | + |
Дополнительное оборудование ZONT от производителя по заводским ценам
На официальном сайте производителя вы можете купить по приемлемым ценам дополнительное оборудование ZONT от производителя в Нижнем Новгороде. В каталоге представлены проводные и радиодатчики, внешние GSM-антенны, радиобрелоки, сирены, блоки расширения для контроллеров, адаптеры управления котлом и т. д.
Посмотрите ассортимент на нашем сайте, чтобы выбрать подходящее по стоимости и характеристикам дополнительное оборудование Зонт (ZONT) для автоматики. Позвоните нам или оставьте заявку, чтобы приобрести интересующее доп. оборудование, проконсультироваться с менеджерами, уточнить актуальные расценки с доставкой.
