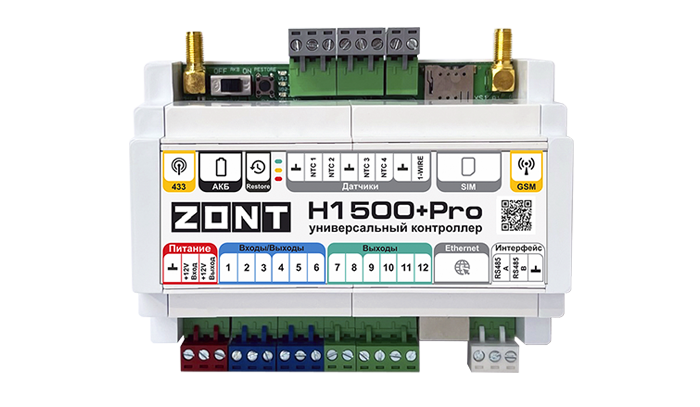

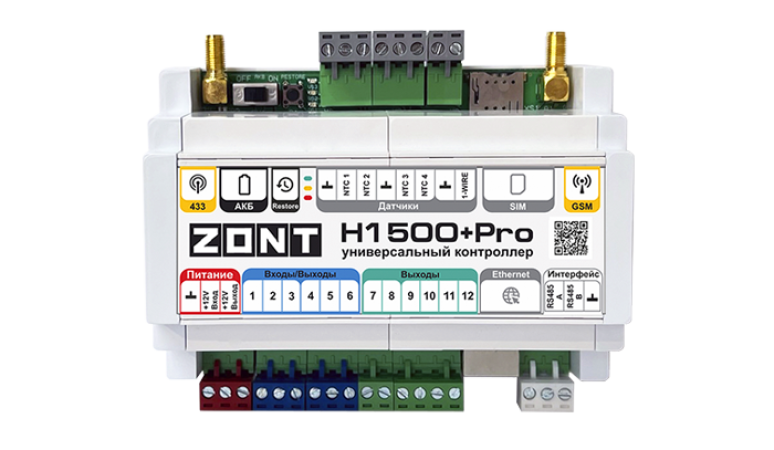

Универсальный контроллер ZONT H1500+ PRO
Универсальный контроллер для удаленного управления инженерной системой
- Управляет и автоматизирует системы отопления и ГВС
- Управляет 1 или 2 котлами (каскад, основной+резервный, расписание)
- Управляет исполнительными устройствами – 6 выходов ОК, 6 универсальных входов/выходов
- Поддерживает работу с блоками расширения
- Обеспечивает безопасность работы системы
- Оповещает при аварии котла и любых внештатных ситуациях
- Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
- Сокращает потребление энергоресурсов
Универсальный контроллер ZONT H1500+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является современной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.
Контроллер ZONT Н1500+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1500+ PRO применяются блоки расширения ZE-22, ZE-44, ZE-88, ZE-84E (к контроллеру возможно подключить 1 блок). Блок не требует отдельного программирования.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1500+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.
Контроллер ZONT H1500+ PRO стоит выбрать для:
- автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
- контроля режимов работы и технического состояния котла;
- контроля заданных и текущих температур и оперативного изменения их значений;
- автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
- запрограммированного управления элементами домостроения;
- удаленного управления приборами;
- мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
- контроля и автоматического реагирования системы безопасности и охраны.
Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.
Контроллер ZONT H1500+ PRO имеет 6 выходов типа «открытый коллектор» и 6 универсальных входов/выходов, которые могут быть назначены выходом «открытый коллектор». 4 входа NTC предназначены для прямого подключения датчиков NTC.
Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления котлами Контроллер использует внешние адаптеры цифровых шин.
Универсальный контроллер ZONT H1500+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на защищенной частоте 868 МГц (до 120 радиодатчиков, опционально через подключаемый радиомодуль МЛ-590).
Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.
Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.
Универсальный контроллер ZONT H1500+ PRO подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.
Индикация в монтажном боксе
Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.
Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.
С универсальным контроллером ZONT H1500+ PRO:
— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
Управление котлами и контурами | 2 котла (каскад, резерв, расписание) |
подключение по цифровым интерфейсам OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung*, Rinnai, Arderia, EMS+, Modbus (RTU) (до 2-х котлов, опционально через внешние адаптеры) *для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru | |
подключение релейным способом | |
ПЗА и ПИД-регулирование | |
защита от замерзания | |
функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера) | |
Управление бойлером косвенного нагрева ГВС | работа по расписанию |
функция «Антилегионелла» | |
Мониторинг | текущего состояния котлов |
температуры воздуха в помещении, на улице, теплоносителя, показателей влажности | |
температуры ГВС | |
состояния исполнительных устройств | |
Особенности управления и настройки | дистанционная настройка и управление через веб-сервис, приложение |
создание сценариев работы управляемых приборов различной сложности | |
неограниченное количество настраиваемых режимов работы | |
погодозависимое управление (в том числе с использованием погодного сервера) | |
удаленное обновление ПО | |
Управление исполнительными устройствами | 6 выходов «Открытый коллектор» (ОК) 6 универсальных входов/выходов |
— позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) | |
количество выходов увеличивается при подключении блока расширения (1 шт.) | |
Автономная работа | прибор останется на связи при отключении электроэнергии |
обеспечивает управление подключенными приборами Внимание! При питании Контроллера от резервного аккумулятора управление котлом будет осуществляться, если сам котел подключен к резервному питанию! | |
обеспечивает мониторинг и передачу информации от подключенных проводных датчиков | |
встроенный резервный аккумулятор | |
Использование датчиков | температурные: — проводные цифровые, аналоговые NTC — подключение аналоговых в специальные входы NTC (4 шт.) |
давления | |
радиодатчики 868 МГЦ (при использовании радиомодуля МЛ-590) | |
дополнительные охраны и безопасности | |
Функции охраны и безопасности | оповещения при пропадании и восстановлении напряжения питания |
оповещения при аварии, остановке котла, отклонении от заданных параметров | |
оповещения при выходе температуры за пороговые значения (min / max) | |
подключение датчиков протечки воды, утечки газа, дыма, влажности и др. | |
подключение охранных датчиков движения, разбития стекла, размыкания | |
возможность настройки срабатывания исполнительного устройства по полученному сигналу (перекрытие воды, срабатывание сигнализации и пр.) | |
просмотр потокового видео, направляемого с видеокамер по протоколу RTSP | |
организация персонализированного доступа в помещения | |
Особенности прав пользователей | несколько доверенных номеров телефонов (для контроля и управления) |
несколько пользователей в совместном доступе (доступ техническому специалисту) | |
разграничение прав каждому пользователю | |
Каналы связи | GSM/GPRS, Wi-Fi, Ethernet |
Устройства для управления | личный кабинет веб сервиса |
мобильное приложение для iOS и Android | |
панель ручного управления (МЛ-753) | |
веб-кнопки в личном кабинете для быстрой активации/деактивации работы сценариев, отдельных устройств | |
Способы оповещений | push-уведомления мобильного приложения |
письмо на e-mail, смс-сообщения | |
Запись и хранение истории событий | 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
время работы котла и мониторинг измеряемых температур | |
время появления аварий и ошибок в работе котла | |
время пропадания и восстановления основного напряжения питания | |
текст входящих смс сообщений | |
дата обновления ПО и номер текущей версии ПО |
Основное питание | внешний источник стабилизированного питания напряжением 9-18В постоянного тока |
Резервное питание | встроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч |
Потребляемая мощность | не более 12 Вт |
Каналы связи | Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n GSM — резервный:
Ethernet — TCP/IP, 10BASE-T |
Поддерживаемые интерфейсы | RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.) |
Поддерживаемые адаптеры для расширенного управления котлом по цифровому протоколу | Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf |
Управляемые выходы | 6 шт. типа «открытый коллектор» |
Универсальные входы/выходы | 6 шт. (могут быть настроены как «открытый коллектор») |
Входы NTC | 4 шт. |
Поддержка блоков расширения | есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22) |
Датчики температуры | Проводные
Беспроводные — до 120 шт. |
Датчики охранные и информационные | Проводные
Беспроводные
|
Корпус | пластиковый, с креплением на DIN-рейку |
Габаритные размеры | 125 х 90 х 60 мм; 7 DIN |
Вес брутто | не более 0,6 кг |
Диапазон рабочих температур | От -25 до +70 °С |
Максимально допустимая относительная влажность | 85 % |
Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу Подробнее
Управление:
2 котлами (основной/резервный, каскад, расписание),
релейное котлом и контуром ГВС,
цифровое до 2-х котлов (через внешние адаптеры) и контуром ГВС,
исполнительными устройствами
- До 12 управляемых контуров отопления
- Бойлер ГВС, насос, сервопривод
- Дополнительные устройства: циркуляционный насос, освещение, полив и др.
- Сирена
- Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
- Различные электрические приборы
Режимы работы:
Неограниченное количество настраиваемых режимов
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное, по сценариям)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t° (в комплекте 4 шт.)
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков давления
- до 120 радиодатчиков 868 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t° за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков или сирены
- настраиваемые о любых событиях
Напряжение питания | 9-18 В |
Аккумулятор резервного питания | встроенный, 800 мА*ч |
Выходы «Открытый коллектор» | 6 шт. |
Универсальные входы/выходы | 6 шт. |
Входы NTC | 4 шт. |
Интерфейсы | 1-Wire, K-Line |
Габаритные размеры | 125 x 90 x 60 мм |
Крепление | на DIN-рейку, 10 DIN |
