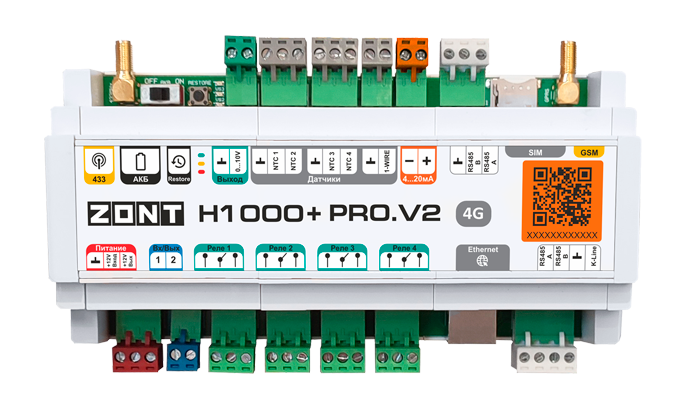

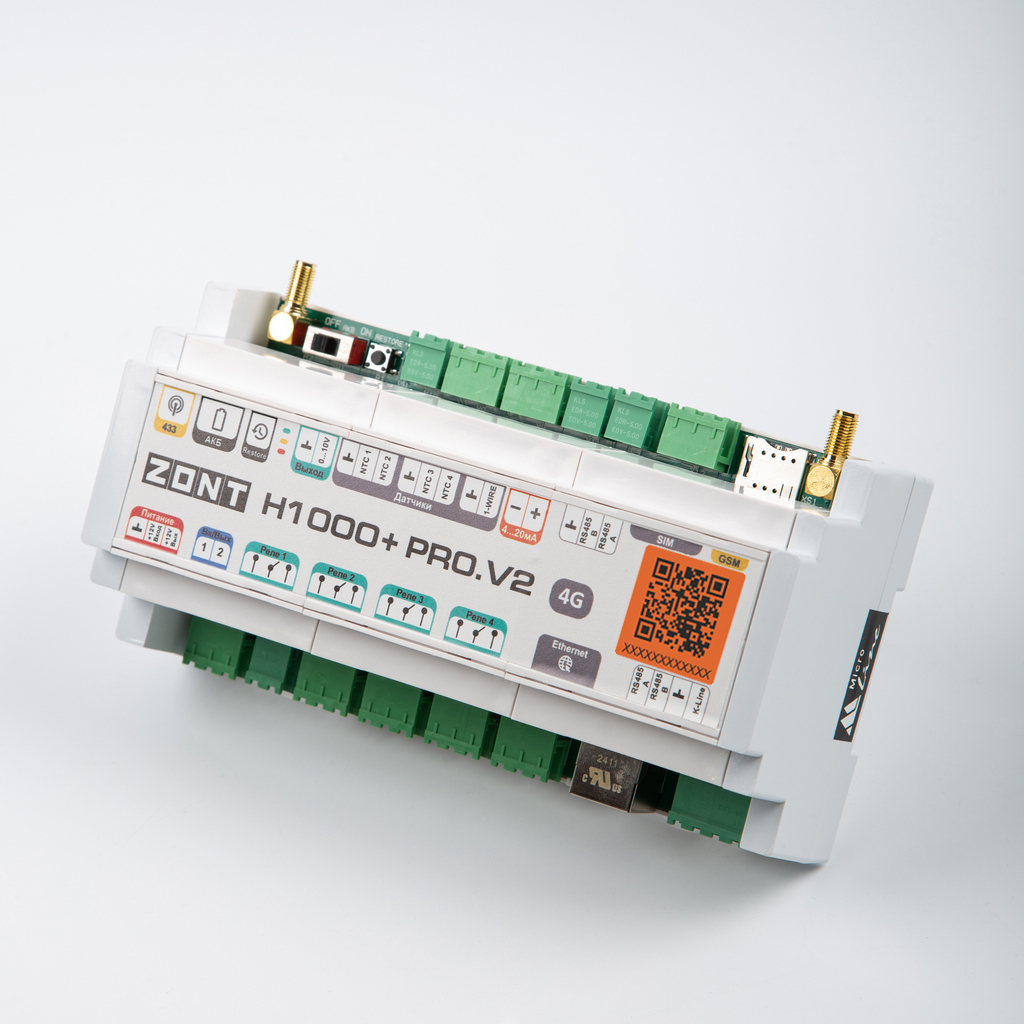

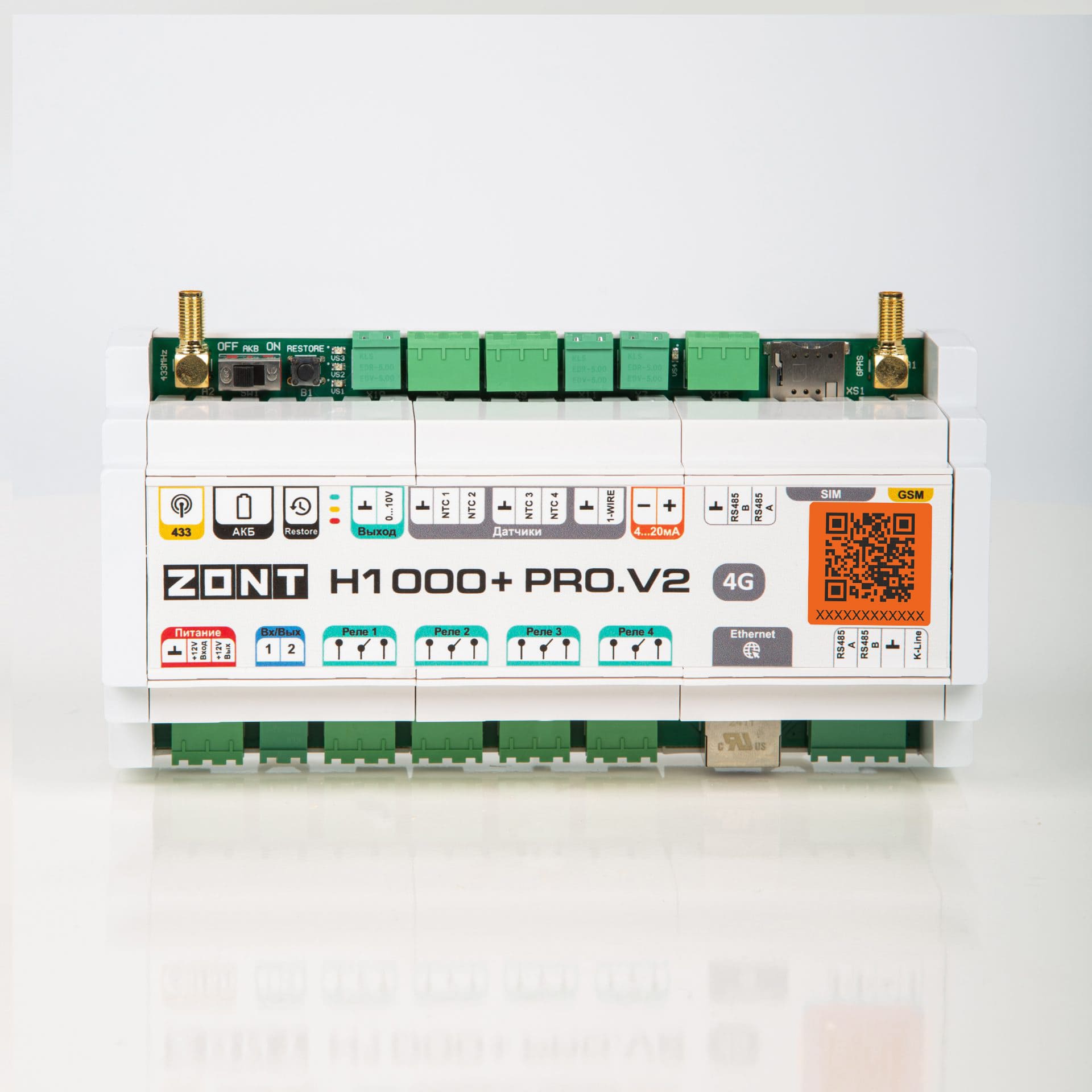

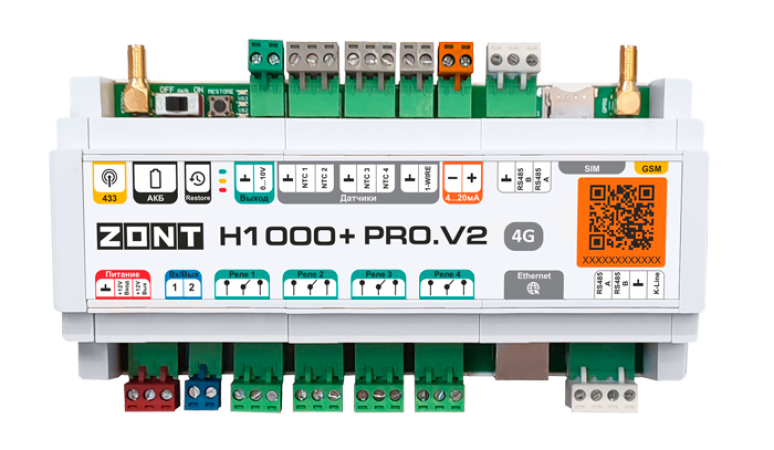

Универсальный контроллер ZONT H1000+ PRO.V2

Универсальный контроллер для удаленного управления инженерной системой



  • Каналы связи: GSM (4G), Wi-FiEthernet
  • Управляет и автоматизирует системы отопления и ГВС
  • Управляет каскадом котлов (до 2)
  • Управляет исполнительными устройствами – 4 релейных выхода, 2 универсальных входа/выхода, аналоговый выход 0-10В, аналоговый вход 4-20 мА, 2 входа RS-485
  • Поддерживает работу с блоками расширения
  • Обеспечивает безопасность работы системы
  • Оповещает при аварии котла и любых внештатных ситуациях
  • Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
  • Сокращает потребление энергоресурсов

Универсальный контроллер ZONT H1000+ PRO.V2 — обновленная версия контроллера H1000+ PRO.

Прибор получил GSM-модем со связью 4G, второй дополнительный вход RS-485, аналоговый вход 4-20 мА. Контроллер может управлять 2-мя котлами релейно или по цифровой шине через внешние адаптеры. Как и предшественник, имеет дополнительные 4 релейных выхода, 2 универсальных входа/выхода, 1 аналоговый выход 0-10В, 4 входа NTC и поддерживает работу с двумя блоками расширения.



Отличия контроллера ZONT H1000+ PRO.V2 от ZONT H1000+ PRO

ХарактеристикиZONT H1000+ PROZONT H1000+ PRO.V2
GSM-модем2G4G
Интерфейс RS-4851 шт.2 шт.
Аналоговый вход 4-20 мАнетесть
Адаптер цифровых шинвстроенный и внешнийтолько внешний



Возможности контроллера

Универсальный контроллер обладает широким функционалом и подходит для контроля и управления сложными системами отопления.

Он предназначен для профессиональной автоматизации инженерных систем и позволяет дистанционно управлять ими, контролировать состояние и менять настройки. Управляет отопительными котлами в каскаде или в режиме «основной/резервный», отдельно зонами отопления, приготовлением горячей воды, исполнительнымии устройствами (насосы, краны, сервоприводы и пр.).

Дополнительно может контролировать и передавать показания датчиков охраны и безопасности (протечки воды, утечки газа, давления, дыма, движения, открытия дверей или окон и пр.). Подключаемые датчики могут быть проводными (цифровые и аналоговые) или беспроводными — радиодатчики работают на защищенной частоте 868 МГц (опционально через отдельный радиомодуль, до 120 радиодатчиков).

Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.

На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1000+ PRO.V2 применяются блоки расширения. Блок не требует отдельного программирования.

Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.

ZONT H1000+ PRO.V2 управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение, дополнительную панель управления, доступно управление в отдельных зонах через комнатные термостаты. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.

Контроллер ZONT H1000+ PRO.V2 стоит выбрать для:

  • автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
  • контроля режимов работы и технического состояния котла;
  • контроля заданных и текущих температур и оперативного изменения их значений;
  • автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
  • запрограммированного управления элементами домостроения;
  • удаленного управления приборами;
  • мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
  • контроля и автоматического реагирования системы безопасности и охраны.

Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.

Универсальный контроллер ZONT H1000+ PRO.V2 подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.
Индикация в монтажном боксе

Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.

Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.



С универсальным контроллером ZONT H1000+ PRO.V2:

— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;

— вы можете быть уверенным в работоспособности системы отопления;

— вы заботитесь о домочадцах во время своего отсутствия;

— вы экономите на энергоносителях от 35%!

Управление котлами и контурами2 котла (каскад, резерв, расписание)
подключение по цифровым интерфейсам (через внешние адаптеры, 2 котла)
подключение котлов релейным способом
отображение текущего состояния котлов
ПЗА и ПИД-регулирование
настройка сценариев работы
настройка работы по расписанию
защита от замерзания
функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Управление ГВСработа по расписанию
функция «Антилегионелла»
мониторинг температуры ГВС
Управление исполнительными устройствами3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
4 релейных выхода для подключения электроприборов
1 аналоговый выход 0-10В
1 аналоговый вход 4-20мА
поддержка блоков расширения (2 шт.)
Особенности управления и настройкидистанционно через веб-сервис, приложение, смс
создание сценариев работы управляемых приборов различной сложности
неограниченное количество настраиваемых режимов работы
погодозависимое управление (датчик или погодный сервер)
Мгновенные оповещениявыход t за пороговые значения (min/max)
выход давления за пороговые значения (при подключении датчика)
авария и неисправность котла
неисправность подключенных датчиков
пропадание и восстановление напряжения питания
срабатывание сирены и доп. датчиков (задымление, протечка, проникновение и т.п.)
Автономная работавстроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
обеспечивает управление подключенными приборами

Внимание! При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

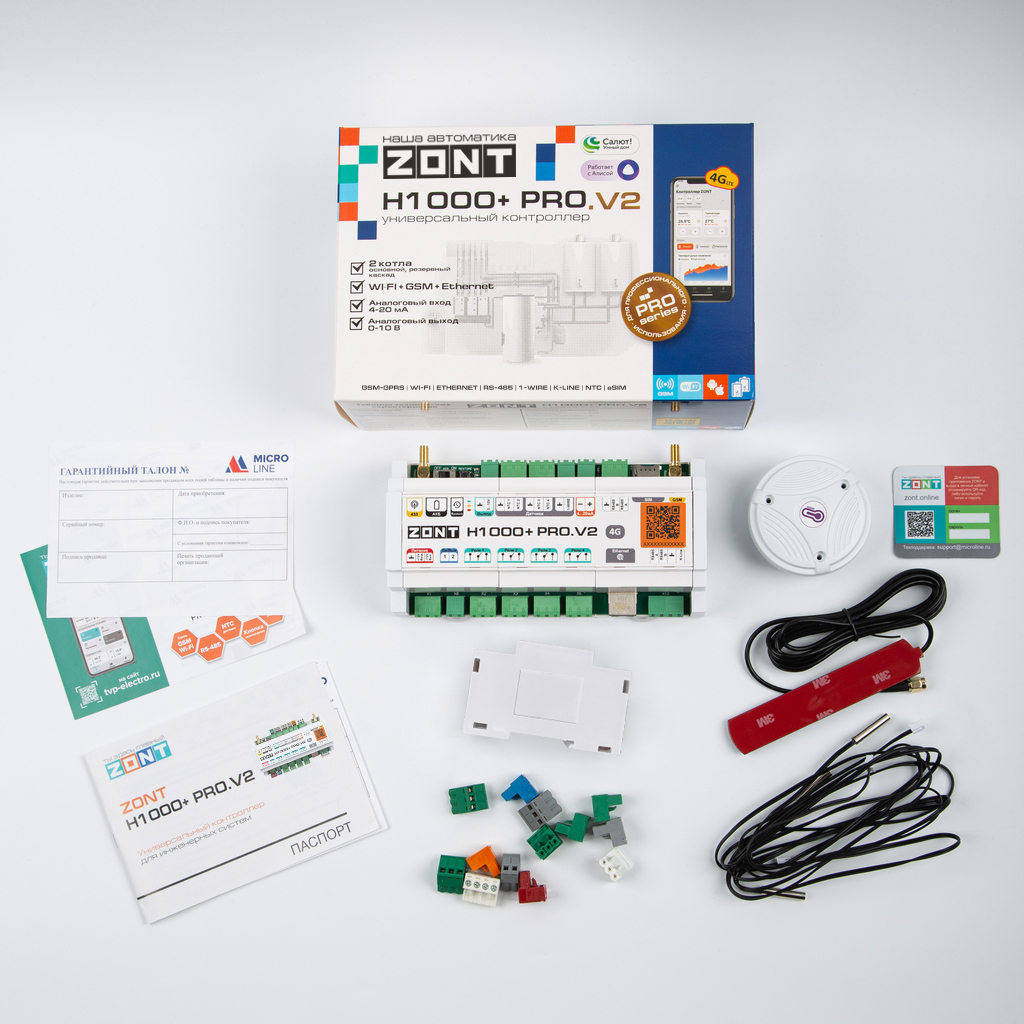

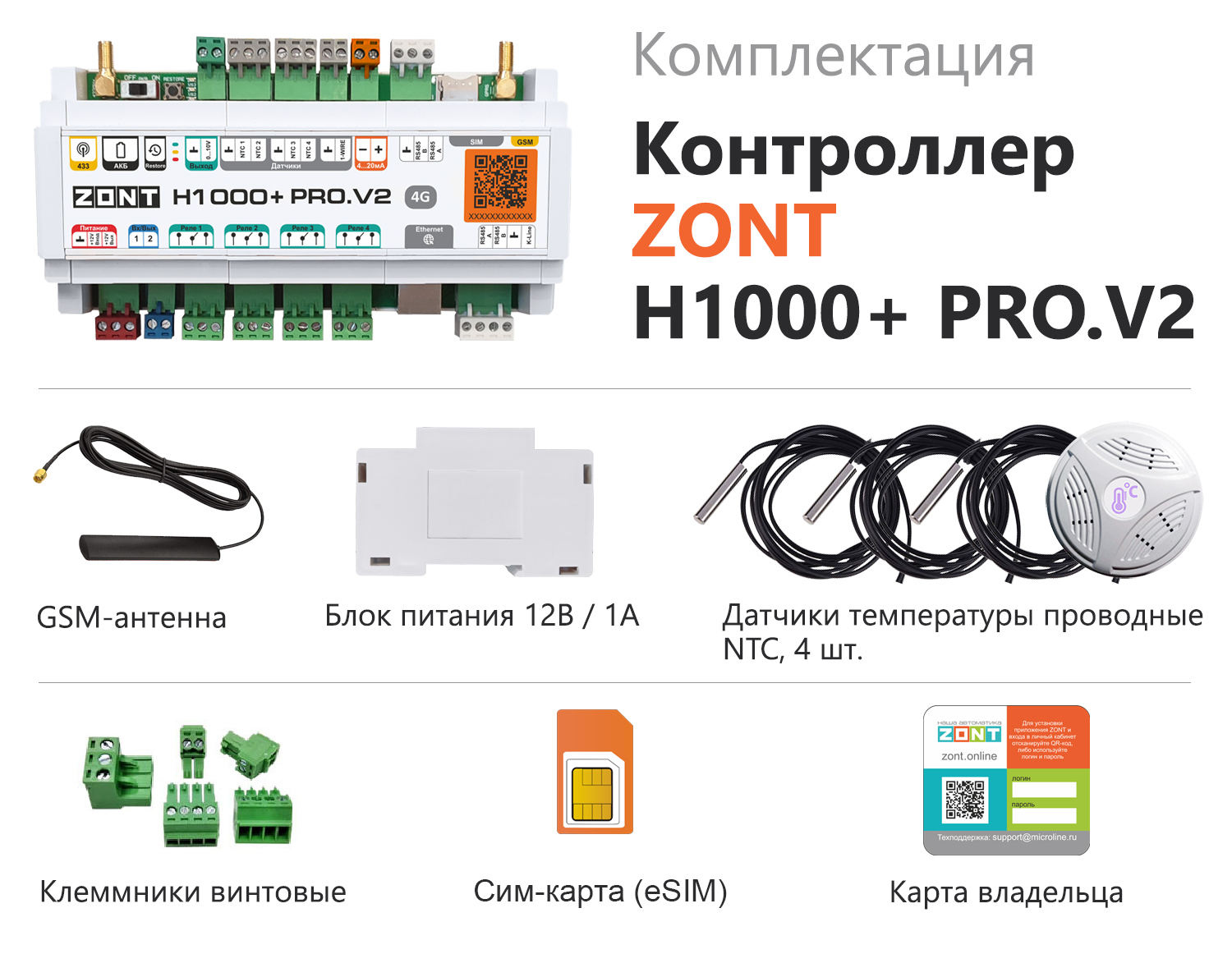

Подключение датчиковдатчики t проводные аналоговые NTC (4 в комплекте)
датчики t проводные цифровые
аналоговые датчики охраны и безопасности
аналоговый датчик давления
радиодатчики 868 МГц, до 120 шт. (при использовании радиомодуля МЛ-590)
Функции охраны и безопасностиподключение датчиков протечки воды, утечки газа, дыма, влажности и др.
подключение охранных датчиков движения, разбития стекла, размыкания
подключение свето-звуковой сирены
возможность настройки срабатывания исполнительного устройства по полученному сигналу
просмотр потокового видео, направляемого с видеокамер по протоколу RTSP
организация персонализированного доступа в помещения
Особенности прав пользователейнесколько доверенных номеров телефонов (для контроля и управления)
несколько пользователей совместного доступа (доступ техническому специалисту)
разграничение прав каждому пользователю
Каналы связиGSM/GPRS, Wi-Fi,  Ethernet
Способы управленияличный кабинет веб сервиса
мобильное приложение для iOS и Android
панель ручного управления МЛ-753 и МЛ-753 Wi-Fi (приобретается отдельно)
комнатные термостаты
Способы оповещенийpush-уведомления мобильного приложения
смс
письмо на e-mail
Запись и хранение истории событий3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
время работы котла и мониторинг измеряемых температур
время появления аварий и ошибок в работе котла
время пропадания и восстановления основного напряжения питания
время и текст входящих смс сообщений
дата обновления ПО и номер текущей версии ПО
Основное питаниевнешний источник стабилизированного питания напряжением 9-18В постоянного тока
Резервное питаниевстроенный аккумулятор LIR 14500 — напряжение 3,7 В; емкость 800 мА*ч
Потребляемая мощностьне более 12 Вт
Каналы связиWi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n

GSM — резервный:

  • поддержка 2G
  • поддержка 4G – приборы с наклейкой на упаковке «4G»

Ethernet  TCP/IP, 10/100BASE-T

Поддерживаемые интерфейсы и протоколыRS-485 (2 шт.): обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 200 м);

K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств (макс. длина линии связи 15 м);

1-Wire: порт для подключения проводных цифровых датчиков температуры и ключей Touch Memory (до 10 шт.)

MQTT: сетевой протокол для потоковой передачи данных между устройствами с ограниченной мощностью CPU и/или временем автономной работы, а также для сетей с платным трафиком или низкой пропускной способностью.

Поддерживаемые адаптеры

для расширенного управления котлом по цифровому протоколу

Универсальный адаптер цифровых шин DIN — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Универсальный адаптер цифровых шин ECO — протоколы OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Daesung, Wolf

Адаптер цифровой шины RINNAI

Адаптер цифровой шины ARDERIA

Адаптер цифровой шины EMS+

Адаптер цифровой шины Modbus (RTU)

Управляемые выходы4 шт. релейные

1 шт. аналоговый 0-10 В

Универсальные входы/выходы2 шт. (могут быть настроены как «открытый коллектор»)
Аналоговый вход 4-20 мА1 шт.
Входы NTC4 шт.
Поддержка блоков расширенияесть, 2 шт. (ZE-84E, ZE-88ZE-44, ZE-22)
Датчики температурыПроводные

Беспроводные — до 120 шт.

Датчики охранные и информационныеПроводные

  • Подключение к универсальному входу — на вход до 10 шт. одного типа в шлейф

Беспроводные

Корпуспластиковый, с креплением на DIN-рейку
Габаритные размеры180 х 90 х 60 мм; 10 DIN
Вес бруттоне более 0,7 кг
Класс защиты
IP20 по ГОСТ 14254-2015
Диапазон рабочих температурОт -25 до +70 °С
Максимально допустимая относительная влажность85 %



*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru

  1. Виталий Быков

    быстро сконнектился с котлом пантера 25. все работает, пока все нравится. Симка шла в комплекте.

  2. Константин П.

    Отличный контроллер. 3 вида связи. Большие возможности.

  3. Дмитрий Г.

    В заводской упаковке, без повреждений. Работает как надо. Продавцу спасибо. Теперь котёл под контролем! Очень удобно!

Оставить отзыв

Бесплатная доставка При покупке от 5 000 ₽
Розничным покупателям при заказе в Интернет-магазине на сумму от 5 000 ₽ доставка заказа осуществляется бесплатно до указанного пункта выдачи по всей России Подробнее
Более 3 500 пунктов выдачи Найдите удобный вам!
Как оформить заказ на юр. лицо
На сайте Интернет-магазина положите товар/-ры в корзину и нажмите Оформить заказ. По умолчанию выбран тип покупателя Частное лицо. Измените его на Юридическое лицо или ИП

Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу Подробнее
Пример инженерной системы на базе ZONT H1000+ PRO.V2

Управление:
2 котлами (основной/резервный, каскад, расписание),
релейное котлом и контуром ГВС,
цифровое до 2-х котлов (через внешние адаптеры) и контуром ГВС,
исполнительными устройствами

  • До 7 управляемых контуров отопления
  • Бойлер ГВС, насос, сервопривод
  • Дополнительные устройства: циркуляционный насос, освещение, полив и др.
  • Сирена
  • Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
  • Различные электрические приборы

Режимы работы:
Неограниченное количество настраиваемых режимов
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное, по сценариям)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»

Датчики, подключение:

  • до 20 датчиков t° (в комплекте 4 шт.)
  • проводные датчики различного назначения
  • поддержка аналоговых датчиков NTC
  • поддержка аналоговых датчиков давления
  • до 120 радиодатчиков 868 МГц

Оповещения:

  • авария и ошибка котла, неисправность датчиков t°
  • отключение / включение питания
  • выход t° за пороговые значения (min / max)
  • срабатывание дополнительных охранных датчиков или сирены
  • настраиваемые о любых событиях
Напряжение питания9-18 В
Аккумулятор резервного питаниявстроенный, 800 мА*ч
Релейные выходы4 шт.
Универсальные входы/выходы2 шт.
Выход 0-10 В1 шт.
Вход 4-20 мА1 шт.
Входы NTC4 шт.
ИнтерфейсыK-Line, 1-Wire, RS-485 (2 шт.)
Габаритные размеры180 x 90 x 60 мм
Креплениена DIN-рейку, 10 DIN
С этим товаром покупают

Для поддержания постоянной температуры в отдельной зоне обогрева

Цена 6 100 ₽

Для поддержания постоянной температуры в отдельной зоне обогрева

Цена 6 100 ₽
Беспроводной!

Для контроля температуры воздуха в отдельной зоне обогрева

Цена 6 900 ₽
Беспроводной!

Для контроля температуры воздуха в отдельной зоне обогрева

Цена 6 900 ₽

Для ручного управления контроллерами ZONT

Цена 8 990 ₽

Для ручного управления приборами ZONT по локальной сети Wi-Fi

Цена 10 200 ₽

Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*

Цена 3 980 ₽

Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*

Цена 3 980 ₽
NEW

Для цифрового управления отопительными котлами ARDERIA

Цена 3 300 ₽
NEW

Для цифрового управления отопительными котлами Buderus и Bosch по протоколу EMS+

Цена 3 300 ₽
NEW

для цифрового управления отопительными котлами Modbus

Цена 3 300 ₽
NEW

Для цифрового управления отопительными котлами RINNAI

Цена 3 300 ₽

Предназначен для увеличения числа Входов/Выходов ZONT H2000+ PRO, H1500+ PRO и H1000+ PRO
Интерфейс RS-485

Цена 15 150 ₽

Предназначен для увеличения числа Входов/Выходов ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO
Интерфейсы RS-485 и K-Line

Цена 20 500 ₽

Блок расширения для контроллеров ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO, поддерживает подключение датчиков NTC

Цена 26 100 ₽
Снят

Блок расширения для контроллеров ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO, обмен данными по Ethernet и/или Wi-Fi

NEW

Для ручного и дистанционного управления подачей/отключением электроэнергии к электроприборам

Цена 17 127 ₽

Для использования с приборами ZONT

Цена 958 ₽

868 МГц, поддерживаемые интерфейсы K-Line и RS-485, до 40 радиоустройств

Цена 3 720 ₽

Радиодатчик температуры теплоносителя с выносным сенсором в оригинальном пластиковом корпусе

Цена 3 830 ₽

Радиодатчик предназначен для измерения температуры воздуха внутри помещений

Цена 3 450 ₽

Радиодатчик предназначен для контроля температуры и влажности воздуха в помещении

Цена 4 600 ₽

Радиодатчик температуры уличный предназначен для измерения температуры воздуха внутри и снаружи помещений

Цена 3 520 ₽

Проводной NTC датчик для измерения температуры воздуха в помещении и на улице

Цена 500 ₽

Проводной датчик температуры NTC в пластиковом корпусе

Цена 950 ₽

Проводной датчик температуры NTC в пластиковом корпусе

Цена 950 ₽

Проводной комнатный датчик температуры с подключением по интерфейсу RS-485

Цена 3 100 ₽

Датчик температуры и влажности с подключением по интерфейсу RS-485

Цена 3 420 ₽

Проводной цифровой датчик температуры в пластиковом корпусе

Цена 950 ₽

Проводной цифровой датчик температуры в пластиковом корпусе

Цена 950 ₽
NEW

Для измерения давлений газообразных и жидких сред

NEW

Для измерения давлений газообразных и жидких сред

Цена 6 360 ₽

Предназначен для обнаружения аварийных ситуаций, связанных с  утечкой воды

Цена 4 430 ₽

Обнаружение аварийных ситуаций, связанных с утечкой воды из систем водоснабжения и отопления

Цена 920 ₽

868 МГц, с функцией термометра

Цена 5 670 ₽

Обнаружение факта проникновения в охраняемое пространство и формирование сигнала тревоги

Извещатель охранный инфракрасный с защитой от срабатывания на животных (до 20 кг)

Цена 1 880 ₽

Извещатель охранный объемный оптико-электронный

Цена 1 620 ₽

Обнаружение разрушения стеклянных конструкций (окна, витрины и т.п.) и формирования сигнала тревоги

Цена 1 980 ₽

Извещатель пожарный дымовой оптико-электронный для обнаружения загораний

Цена 1 350 ₽
NEW

Извещатель пожарный дымовой точечный для раннего обнаружения загорания

Извещатель проводной магнитный, обнаружение факта открывания дверей и формирования сигнала тревоги

Цена 160 ₽

Блок питания FARADAY 12W/12-24V/DIN – источник электропитания стабилизированный импульсный

Цена 2 700 ₽

Блок питания для комнатных термостатов

Цена 1 450 ₽

Модель GS-7-12, свинцово-кислотный аккумулятор, для охранно-пожарных систем

Цена 1 500 ₽

Модель AP12012, свинцово-кислотный аккумулятор для охранно-пожарных систем

Цена 1 300 ₽
Снят

Двухканальный пульт дистанционного управления режимом охраны
Рабочая частота 868 МГц

Используется в системах контроля доступа для идентификации посетителей и управления замком

Цена 850 ₽

Предназначен для систем контроля доступа (домофоны и пр.)

Цена 120 ₽
NEW

Доступно только в интернет-магазине!

Цена 250 ₽
NEW

Доступно только в интернет-магазине!

Цена 250 ₽
