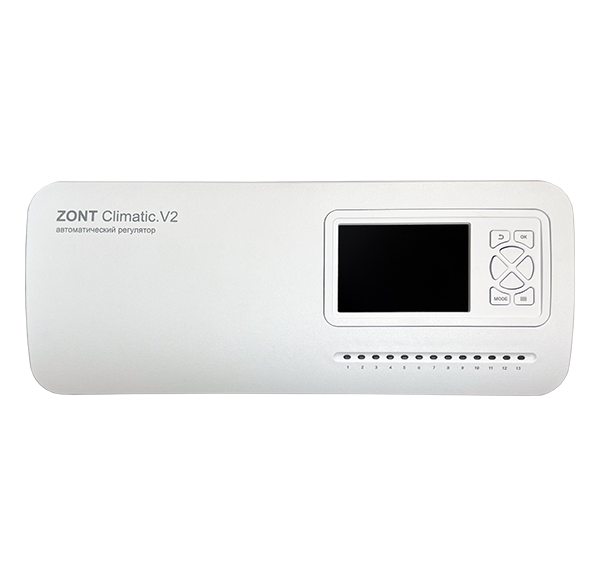

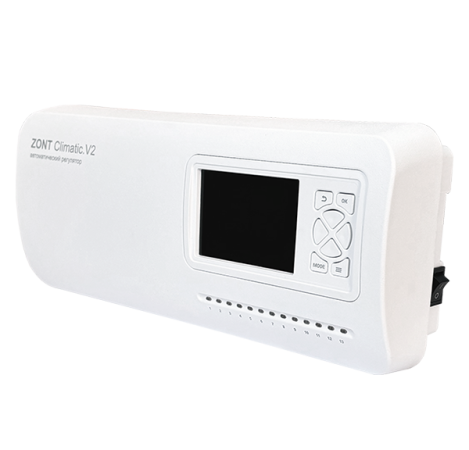

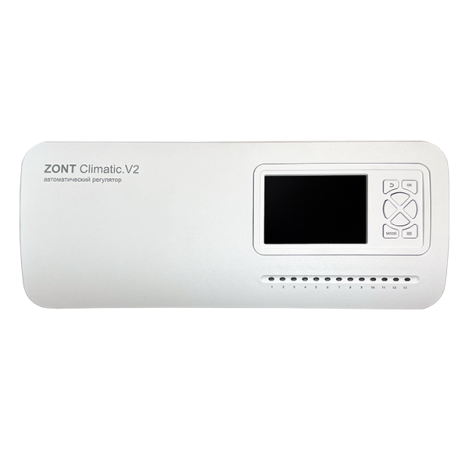

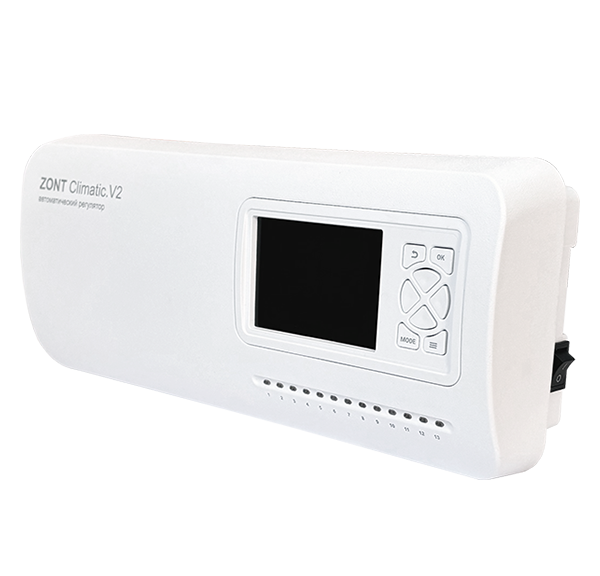

Регулятор ZONT Climatic.V2
Погодозависимый автоматический регулятор для управления комплексными системами отопления и ГВС
- Каналы связи: GSM (4G), Wi-Fi, Ethernet

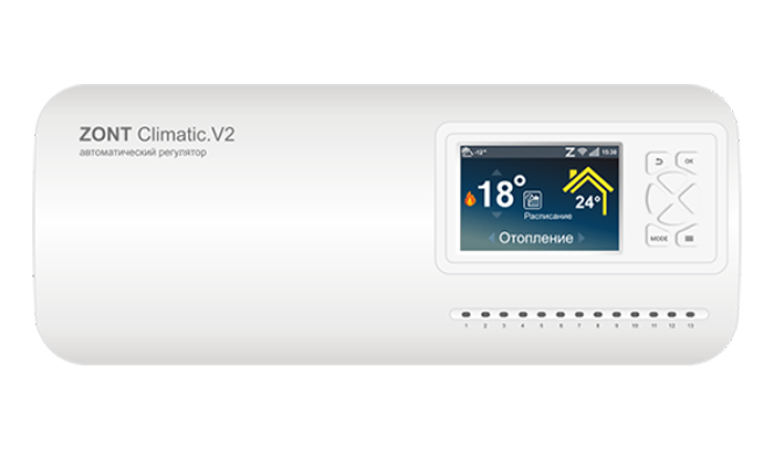

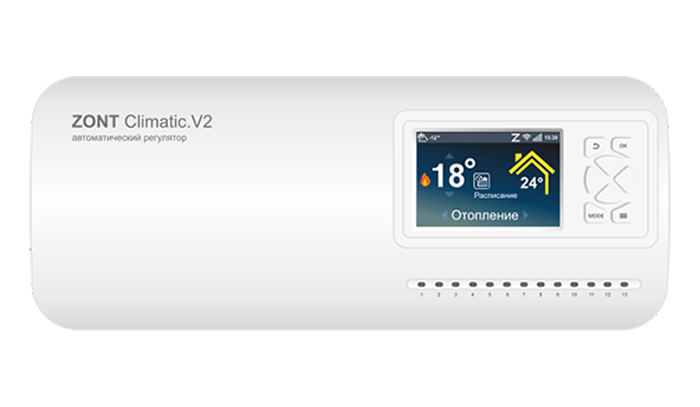

- Цветной мультифункциональный дисплей
- Управление 2-мя котлами релейно или по цифровой шине (каскад, основной + резервный)
- Контуры: 1 ГВС + 3* отопительных (*до 15 с блоками расширения)
- Управление исполнит. устройствами контуров: насосы, электроприводы и смесительные узлы
- Управление насосом загрузки бойлера и насосом рециркуляции ГВС
- Управление котлами по запросу от сторонней автоматики (бассейн, вентиляция и т.п.)
- Контроль датчика давления, защита от протечки
- Погодозависимые алгоритмы и ПИД-регулирование
- Функции «Антилегионелла», «Антизамерзание», «Лето»
- 4 преднастроенных режима работы
- Возможность подключения до 3 радиомодулей и до 120 радиодатчиков
- Погодный сервер
- Оповещения по событиям и индикация работы выходов
- Сохранение связи при отключении электроэнергии до 12 ч. (резервная батарея)
Новинка в линейке автоматических погодозависимых регуляторов – ZONT Climatic.V2!
Основные отличия от других регуляторов:
- Обновленный корпус меньшего размера,
- Цветной мультифункциональный дисплей,
- Индикация работы входов на корпусе прибора,
- 2 входа для вариативного подключения датчика протечки с перекрытием крана протечки, датчика давления или контроля запроса тепла от блока автоматики бассейна или вентиляции.
Погодозависимый автоматический регулятор ZONT Climatic.V2 – современный энергоэффективный прибор, предназначенный для управления комплексной системой отопления и ГВС как одного здания, так и на нескольких объектах.
Состав системы отопления: 1 или 2 котла, контур ГВС с насосом рециркуляции и 3 отопительных контура (теплые полы, радиаторы, воздушное отопление и т.д.). При подключении блоков расширения количество отопительных контуров может быть увеличено до 15-ти.
2 дополнительных универсальных входа позволяют выбрать подключение:
- датчика протечки с использованием реле для перекрытия крана,
- датчика давления,
- или контролировать запрос тепла от блока автоматики бассейна или вентиляции.
Контроль и управление осуществляются локально с панели ручного управления с цветным дисплеем или дистанционно через бесплатный веб-сервис и приложение ZONT.
Линейка регуляторов ZONT

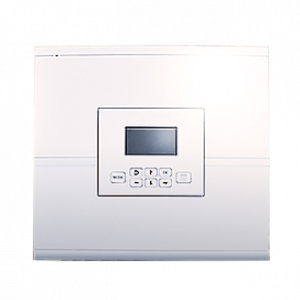

Линейка приборов ZONT Climatic представлена 4 регуляторами, в основу предустановок которых заложены самые популярные схемы систем отопления.
| ZONT Climatic.V2 | ZONT Climatic 1.3 | ZONT Climatic 1.2 | ZONT Climatic 1.1 |
 |  | | |
| Wi-Fi, GSM, Ethernet | Wi-Fi, GSM | Wi-Fi, GSM | Wi-Fi, GSM |
| встроенная панель управления (цветная!) | выносная панель управления (монохром) | выносная панель управления (монохром) | выносная панель управления (монохром) |
| 1 контур ГВС | 1 контур ГВС | 1 контур ГВС | 1 контур ГВС |
| 3 отопительных контура* (до 15 с блоками расширения) запуск котлов по запросу от блока автоматики бассейна или вентиляции | 3 отопительных контура* (до 15 с блоками расширения) | 2 отопительных контура | 1 отопительный контур |
| контроль датчиков температуры, давления, протечки (с перекрытием крана) | контроль датчиков температуры | контроль датчиков температуры | контроль датчиков температуры |
| индикация работы входов через веб и на корпусе | индикация работы входов через веб | индикация работы входов через веб | индикация работы входов через веб |
| блоки расширения EX-77, EX-108 | блоки расширения EX-77 | — | — |
Автоматизация, контроль и управление
Функциональные возможности:
- контроль и управление работой на отопление и ГВС 1-го или 2-х отопительных котлов (в т.ч. каскад);
- регулирование температуры теплоносителя в отопительных контурах по заданному значению, в т.ч. с учетом изменения погоды (режим ПЗА);
- управление работой исполнительных устройств отопительных контуров (насосов, электроприводов и смесительных узлов);
- управление насосами загрузки бойлера и рециркуляции ГВС;
- мониторинг температуры воздуха по показаниям дополнительных проводных и беспроводных датчиков температуры;
- контроль протечки через дополнительные датчики и управление электроприводом запорной арматуры по их срабатыванию (перекрытие протечки);
- контроль давления по дополнительному датчику;
- запуск работы котлов по запросу от систем сторонней автоматики бассейна, вентиляции.
ZONT Climatic.V2 использует погодозависимый алгоритм для регулировки работы приборов системы отопления. Для терморегулирования прибор использует показания погодного сервера, проводных датчиков NTC (входят в комплект). Для беспроводного варианта используется радиодатчик, работающий на защищенной частоте 868 МГц.
Дополнительно можно подключить цифровые и радиодатчики температуры, аналоговые датчики давления, протечки.
Для подключения радиоустройств (радиодатчики, радиотермостаты, репиторы) потребуется радиомодуль МЛ-590. К регулятору можно подключить до 3-х радиомодулей и до 120 радиоустройств.
Управление котлами
Регулятор одновременно контролирует и управляет работой одного или двух отопительных котлов в каскаде или по схеме основной-резервный. В базовой комплектации прибора предусмотрено управление котлами релейным способом. Для регулировки котла по цифровой шине необходимо подключить универсальную плату цифровой шины (устанавливается внутрь корпуса регулятора, для двух котлов необходимо 2 платы). Универсальная плата цифровой шины поддерживает протоколы большинства популярных котлов: OpenTherm, E-Bus, BridgeNet (Ariston), BSB, Navien, Wolf.
Работа по запросу автоматики бассейна и вентиляции
Запуск нагрева и остановка работы котлов системы отопления может осуществляться по запросу от систем сторонней автоматики бассейна или вентиляции.
Контроль давления и защита от протечек
Показания аналогового датчика давления (приобретается отдельно) помогают контролировать давление теплоносителя в системе. В настройках универсального аналогового входа, к которому подключен такой датчик, задаются пороговые значения контролируемого давления и длительность отклонения измеряемого значения от них – при выходе показателя давления за пороги пользователи получат мгновенные оповещения.
Для контроля протечки к аналоговому входу можно подключить датчик протечки АСТРА-361 или аналогичный ему (приобретается отдельно). При попадании влаги на датчик регулятор зафиксирует сигнал и автоматически перекроет кран.
Функция «Антилегионелла»
Алгоритмы регулятора позволяют проводить регулярное термическое обеззараживание воды в бойлере косвенного нагрева. Функция предназначена для предотвращения развития вредоносных бактерий легионеллы в бойлере, обеззараживание достигается за счет периодического включения нагрева горячей воды в БКН до температуры 65 °С в течении 15 минут.
Индикация и мгновенные оповещения
Контроль работы входов осуществляется дистанционно через личный кабинет или локально при помощи светодиодов на корпусе прибора.
Регулятор автоматически проинформирует владельца и доверенных лицо:
- авариях, ошибках и аварийных остановках котлов, управляемых по цифровой шине;
- критических изменениях температуры теплоносителя в управляемых контурах системы отопления;
- критических отклонениях температуры воздуха (при использовании цифровых или радиоканальных датчиков температуры);
- отклонениях от заданных пороговых значений давления (при использовании датчика давления);
- обнаружении протечки и перекрытии крана (при использовании датчика протечки);
- пропадании и появлении напряжения в сети электроснабжения.
Информирование осуществляется посредством отправки push-уведомлений на телефон, SMS или письма на e-mail (способы оповещений и доверенные номера задаются в настройках регулятора).
Настройка и управление регулятором
Настройка, регулирование и контроль работы прибора и подключенных к нему исполнительных устройств могут осуществляться:
- локально через встроенную в корпус панель управления с цветным дисплеем (полные настройки без ограничений);
- удаленно в личном кабинете веб-сервиса ZONT (доступ бесплатно);
- удаленно в мобильном приложении ZONT (бесплатно на iOS и Android).
Работа панели и веб-сервиса полностью синхронизирована – произведенные на панели настройки моментально передаются в личный кабинет и наоборот.
Регулятор имеет встроенную резервную батарею емкостью 800 мА*ч – при отключении электричества прибор останется на связи до 12 часов и будет передавать информацию от подключенных к нему проводных датчиков.
ZONT Climatic – современное решение для создания энергоэффективной системы отопления с комфортным управлением. Продуманный и современный дизайн прибора позволяет разместить его как в специально предназначенном помещении, так и в жилых комнатах дома.
— Комфортная температура в помещении сразу после 1-ой настройки!
— Система на связи 24/7
— Безопасность всей системы отопления!
— Экономия на энергоносителях от 35%
- 2 котла (каскад, резерв, расписание)
- подключение по цифровым интерфейсам (опционально через платы ЦШ, 2 котла)
- подключение котлов релейным способом
- запуск котлов по запросу от систем сторонней автоматики (бассейна, вентиляции и т.п.)
- отображение текущего состояния котлов
- перекрытие протечки (при использовании датчика протечки)
- ПЗА и ПИД-регулирование
- настройка работы по расписанию
- защита от замерзания
- функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера)
Особенности управления и настройки
- дистанционно через веб-сервис, приложение, смс
- ручная настройка и управление через панель
- 4 предустановленных режима работы с возможностью изменения настроек
- дневное и недельное расписание для каждого контура
- погодозависимое управление (датчик или погодный сервер)
Автономная работа
- встроенная резервная батарея, прибор останется на связи при отключении электроэнергии (до 12 часов)
- обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Внимание! При работе регулятора от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора регулятор котлом не управляет!
Управление ГВС
- управление нагревом, работа по расписанию
- функция «Антилегионелла»
- мониторинг температуры ГВС
Управление контурами
- 3 отопительных контура
- 1 контур ГВС
- управление контуром рециркуляции
- управление доп. контурами при подключении блоков расширения (до 12 доп. контуров)
Подключение датчиков
- датчики t проводные NTC (6 в комплекте)
- датчики t проводные цифровые
- датчики давления, протечки
- радиодатчики температуры 868 МГЦ, до 120 шт.
(при использовании радиомодулей ZONT МЛ-590)
Особенности прав пользователей
- несколько доверенных номеров телефонов (для контроля и управления)
- несколько пользователей совместного доступа (доступ техническому специалисту)
- разграничение прав каждому пользователю
Способы управления
- личный кабинет веб сервиса
- мобильное приложение для iOS и Android
- встроенная панель ручного управления с цветным дисплеем
Мгновенные оповещения
- критические изменения t теплоносителя в контурах
- критические отклонения t воздуха
- критическое отклонение давления (при подключении датчика давления)
- авария и неисправность котла
- неисправность подключенных датчиков
- протечка (при подключении датчика протечки)
- пропадание и восстановление напряжения питания
Способы оповещений
- push-уведомления мобильного приложения
- смс
- письмо на e-mail
| Кол-во управляемых котлов | до 2-х шт. |
| Кол-во управляемых контуров ГВС | 1 шт. |
| Кол-во управляемых прямых/смесительных контуров | 3 шт. Возможно увеличение до 15-ти при использовании блоков расширения |
| Управление контуром рециркуляции | есть |
| Основное питание | номинальное напряжение: 220 В, 50 Гц переменного тока диапазон рабочих напряжений: 180 В…250 В |
| Резервное питание | встроенный аккумулятор LIR 14500 напряжение — 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 25 Вт |
| Каналы связи
| Wi-Fi — основной, частотный диапазон 2,4 ГГц; 802.11 b/g/n GSM — резервный:
Ethernet — TCP/IP, 10/100BASE-T |
| Поддерживаемые интерфейсы
| RS-485: обмен данными, подключение радиомодуля и других устройств (макс. длина линии связи 200 м); 1-Wire: порт для подключения проводных цифровых датчиков температуры DS18S20 или DS18В20 (до 10 шт.) |
| Поддерживаемые цифровые протоколы котлов (через встраиваемую плату) | OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB, Wolf |
| Аналоговые входы | Входы для датчиков NTC — 6 шт. (входят в комплект)
Универсальные аналоговые входы — 2 шт. для вариативного подключения датчика протечки, датчика давления или контроля запроса тепла от блока автоматики бассейна или вентиляции;
|
| Релейные выходы | Встроенные реле 220 В переменного тока — 8 шт.
Встроенные перекидные реле (сухой контакт) — 2 шт.
Встроенное перекидное реле (сухой контакт) 1 шт.
Максимальный ток одного реле – не более 2 А. Максимальный суммарный ток всех потребителей, подключенных к релейным выходам Регулятора — не более 5 А. Ток коммутации реле указан для резистивной нагрузки. |
| Внутренние выходы питания | +5 В: макс. ток всех потребителей – не более 50мА. +12 В: макс. ток всех потребителей – не более 200мА. |
| Радиоканал 868 МГц | подключаемый через внешний радиомодуль ZONT МЛ-590 поддерживает до 3-х радиомодулей и до 120 радиодатчиков (40 шт. на один радиомодуль) |
| Корпус | пластиковый со встроенной панелью управления с цветным LCD-дисплеем, крепление на плоскую поверхность или DIN рейку |
| Габаритные размеры | 330 х 135 х 65 мм |
| Вес брутто | 2 кг |
| Класс защиты | IP20 по ГОСТ 14254-2015 |
| Диапазон рабочих температур | минус 10 — плюс 50 С |
| Максимально допустимая относительная влажность | 85 % |
