Универсальный контроллер ZONT H1000+ PRO
Снят с производства.
Рекомендуем контроллер ZONT H1000+ PRO.V2
Универсальный контроллер для удаленного управления инженерной системой
- Управляет и автоматизирует системы отопления и ГВС
- Управляет каскадом котлов (до 2)
- Управляет исполнительными устройствами – 4 релейных выхода, 2 универсальных входа/выхода «открытый коллектор», 1 аналоговый выход 0-10В
- Поддерживает работу с блоками расширения
- Встроенный универсальный адаптер цифровых шин автоматически определяет протокол котла
- Обеспечивает безопасность работы системы
- Оповещает при аварии котла и любых внештатных ситуациях
- Сохраняет связь и управление при отключении электроэнергии (встроенный резервный АКБ)
- Сокращает потребление энергоресурсов
Универсальный контроллер ZONT H1000+ PRO обладает широким функционалом и подходит для контроля и управления сложными системами отопления. Прибор является улучшенной версией контроллера ZONT H1000+ и соответствует профессиональным стандартам ZONT.
Контроллер ZONT Н1000+ PRO предназначен для профессиональной автоматизации инженерных систем и дистанционного управления ими. Контролирует и управляет системой отопления с функцией приготовления горячей воды. Прибор обладает возможностями гибкого программирования для решения задач автоматизации котельной. Алгоритм работы контроллера может учитывать температуру наружного воздуха и недельное расписание.
Прибор дистанционно управляет работой инженерных исполнительных устройств, а также любых элементов домостроения по расписанию, сценариям, срабатыванию контролируемых датчиков.
ZONT H1000+ PRO управляется автоматически по запрограммированному алгоритму или вручную – через личный кабинет веб-сервиса, мобильное приложение. Контроль параметров системы отопления и состояния подключенного оборудования доступен из личного кабинета веб-сервиса и мобильного приложения.
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H1000+ PRO применяются блоки расширения ZONT ZE-22, ZE-44, ZE-88, ZE-84E. К одному контроллеру H1000+ PRO допускается подключение: 1 (одного!) блока расширения любого номинала. Блок не требует отдельного программирования.
Контроллер ZONT H1000+ PRO стоит выбрать для:
- автоматического контроля режимов работы прямых и смесительных контуров системы отопления;
- контроля режимов работы и технического состояния котла;
- контроля заданных и текущих температур и оперативного изменения их значений;
- автоматизации работы компонентов инженерной системы с удаленным управлением и контролем;
- запрограммированного управления элементами домостроения;
- удаленного управления приборами;
- мгновенного оповещения при возникновении аварии котла, при отклонении текущих параметров от заданных значений;
- контроля и автоматического реагирования системы безопасности и охраны.
Прибор управляет 1 или 2 котлами (в том числе в каскаде), прямыми и смесительными контурами, бойлером ГВС (в том числе косвенного нагрева), циркуляционными насосами, любыми электрическими приборами.
Контроллер ZONT H1000+ PRO имеет 4 релейных выхода и 2 универсальных входа/выхода, которые могут быть назначены выходом «открытый коллектор», 1 выход 0-10В предназначен для пропорционального управления котлами и исполнительными устройствами по стандарту 0-10В. 4 входа NTC предназначены для прямого подключения датчиков NTC.
Управление котлом/котлами осуществляется релейным и/или цифровым способом. Для цифрового управления 1 котлом Контроллер использует встроенный универсальный адаптер цифровых шин. В случае, когда требуется управлять двумя котлами по цифровой шине используется внешний адаптер (опция), поддерживающий цифровую шину подключаемого котла.
Универсальный контроллер ZONT H1000+ PRO контролирует дополнительно подключенные датчики различного назначения (давления, протечки воды, охранные, пожарные и др.). Возможно подключение как проводных, так и радиодатчиков, работающих на частоте 433 МГц (встроенная) или защищенной частоте 868 МГц (до 120 радиодатчиков).
Для автономной работы используется встроенный резервный аккумулятор. При отключении электроэнергии контроллер останется на связи, будет передавать информацию от подключенных к нему проводных датчиков, встроенного адаптера цифровых шин. При возобновлении подачи питания контроллер возобновит управление подключенными исполнительными устройствами.
Для удобства владельца возможно подключить выносную панель управления МЛ-753 и разместить ее отдельно от контроллера в удобном для пользования месте.
Универсальный контроллер ZONT H1000+ PRO подойдет пользователям, которым нужна гибкая настройка работы всех приборов инженерной системы.
Индикация в монтажном боксе
Установите Глазок для контроля индикации после монтажа контроллера в бокс, чтобы контролировать световой сигнал индикатора прибора.
Глазок для контроля индикации защитит отверстие в монтажном боксе от пыли и влаги.
С универсальным контроллером ZONT H1000+ PRO:
— вы создадите профессиональную инженерную систему, учитывая индивидуальные задачи и особенности вашего дома;
— вы можете быть уверенным в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!
| Управление котлами и контурами | 2 котла (каскад, резерв, расписание) |
| подключение по цифровым интерфейсам OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung* (через 1 встроенный универсальный протокол или внешние универсальные адаптеры) подключение по цифровому интерфейсу Rinnai, Arderia (через внешний адаптер) *для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru | |
| подключение релейным способом | |
| ПЗА и ПИД-регулирование | |
| защита от замерзания | |
| функция «Лето» для автоматического отключения в теплое время года (в т. ч. с использованием погодного сервера) | |
| Управление бойлером косвенного нагрева ГВС | работа по расписанию |
| функция «Антилегионелла» | |
| Мониторинг | текущего состояния котлов |
| температуры воздуха в помещении, на улице, теплоносителя, показателей влажности | |
| температуры ГВС | |
| состояния исполнительных устройств | |
| Особенности управления и настройки | дистанционная настройка и управление через веб-сервис, приложение |
| создание сценариев работы управляемых приборов различной сложности | |
| неограниченное количество настраиваемых режимов работы | |
| погодозависимое управление (в том числе с использованием погодного сервера) | |
| удаленное обновление ПО | |
| Управление исполнительными устройствами | 4 релейных выходов 2 универсальных входа/выхода типа «открытый коллектор» 1 аналоговый выход 0-10 В |
| — позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.) | |
| количество выходов увеличивается при подключении блока расширения (1 шт.) | |
| Автономная работа | прибор останется на связи при отключении электроэнергии |
| обеспечивает управление подключенными приборами Внимание! При питании Контроллера от резервного аккумулятора управление котлом будет осуществляться, если сам котел подключен к резервному питанию! | |
| обеспечивает мониторинг и передачу информации от подключенных проводных датчиков | |
| резервный аккумулятор входит в комплект | |
| Использование датчиков | температурные: — проводные цифровые, аналоговые NTC — подключение аналоговых в специальные входы NTC (8 шт.) |
| давления | |
| радиодатчики 433 МГц (встроенный протокол) | |
| радиодатчики 868 МГЦ (при использовании радиомодуля МЛ-590) | |
| дополнительные охраны и безопасности | |
| Функции охраны и безопасности | оповещения при пропадании и восстановлении напряжения питания |
| оповещения при аварии, остановке котла, отклонении от заданных параметров | |
| оповещения при выходе температуры за пороговые значения (min / max) | |
| подключение датчиков протечки воды, утечки газа, дыма, влажности и др. | |
| подключение охранных датчиков движения, разбития стекла, размыкания | |
| возможность настройки срабатывания исполнительного устройства по полученному сигналу (перекрытие воды, срабатывание сигнализации и пр.) | |
| просмотр потокового видео, направляемого с видеокамер по протоколу RTSP | |
| организация персонализированного доступа в помещения | |
| Особенности прав пользователей | несколько доверенных номеров телефонов (для контроля и управления) |
| несколько пользователей в совместном доступе (доступ техническому специалисту) | |
| разграничение прав каждому пользователю | |
| Каналы связи | GSM/GPRS, Wi-Fi, Ethernet |
| Устройства для управления | личный кабинет веб сервиса |
| мобильное приложение для iOS и Android | |
| панель ручного управления (МЛ-753) | |
| веб-кнопки в личном кабинете для быстрой активации/деактивации работы сценариев, отдельных устройств | |
| Способы оповещений | push-уведомления мобильного приложения |
| письмо на e-mail, смс-сообщения | |
| Запись и хранение истории событий | 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн» |
| время работы котла и мониторинг измеряемых температур | |
| время появления аварий и ошибок в работе котла | |
| время пропадания и восстановления основного напряжения питания | |
| время входящих звонков и текст входящих смс сообщений | |
| дата обновления ПО и номер текущей версии ПО |
| Напряжение питания | |
| Основное (от источника постоянного тока) | 9-18 В |
| Резервное (встроенный АКБ) | LIR 14500, напряжение 3,7 В; емкость 800 мА*ч |
| Потребляемая мощность | не более 12 Вт |
| GSM-модем | встроенный, поддерживает 2G |
| Частотный диапазон GSM-модема | 800, 900, 1800, 1900 МГц |
| Канал передачи данных GSM-модема | GPRS |
| Wi-Fi | встроенный |
| Частотный диапазон | 2,4 ГГц, 802.11 b/g/n |
| Ethernet | TCP/IP, 10BASE-T |
| Поддерживаемые интерфейсы | RS-485, 1-wire, K-Line |
| Поддерживаемые протоколы цифровых шин | Через встроенный адаптер, 1 шт., протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Wolf, Daesung* Через внешний адаптер, до 2 шт., протоколы OpenTherm, E-BUS, BridgeNet (Ariston), Navien, BSB (Baxi), Wolf, Daesung*, Rinnai, Arderia, EMS+ |
| Управляемые выходы | 4 шт. релейные 1 шт. аналоговый 0-10В |
| Универсальные входы/выходы | 2 шт. (могут быть настроены как «открытый коллектор») |
| Входы NTC | 4 шт. |
| Поддержка блоков расширения | есть, 1 шт. (ZE-88, ZE-84E, ZE-44, ZE-22) |
| Датчики температуры, используемые для регулирования: | |
| Макс. количество | 20 шт. |
| Тип | Проводные аналоговые NTC и цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) | |
| Датчики температуры, используемые для мониторинга: | |
| Макс. количество | 40 шт. |
| Тип | Проводные аналоговые NTC и цифровые Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-778 (RS-485), МЛ-779 (RS-485), МЛ-771, МЛ-772, DS18S20, DS18B20 |
| Беспроводные, рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785 | |
| Радиоканал | 433 МГц (встроенный), 868 МГц (подключаемый через дополнительный радиомодуль ZONT МЛ-590) |
| Радиозоны | |
| Датчиков в одной зоне | до 6-ти шт. |
| Общее кол-во датчиков на частоте 868 MГц | до 40 шт. |
| Прочие характеристики | |
| Рабочий интервал окружающих температур | От -25 до +70 °С |
| Габаритные размеры | 180 х 90 х 60 мм, 10 DIN |
| Крепление | на DIN рейку |
*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — support@microline.ru
Счет может быть выставлен с НДС (по умолчанию для юр. лиц) или без НДС (по умолчанию для ИП). Вы можете указать необходимый вариант в комментарии к заказу Подробнее
*подключение через встроенный универсальный адаптер
**к выходу 0-10 В можно подключить сервоприводы
Управление:
2 котлами (основной/резервный, каскад, расписание),
релейное котлом и контуром ГВС,
цифровое до 2-х котлов (через встроенный и/или внешний адаптеры) и контуром ГВС,
исполнительными устройствами
- До 7 управляемых контуров отопления
- Бойлер ГВС, насос, сервопривод
- Дополнительные устройства: циркуляционный насос, освещение, полив и др.
- Сирена
- Контроль доп. датчиков (протечки, давления, утечки газа, охранных)
- Различные электрические приборы
Режимы работы:
Неограниченное количество настраиваемых режимов
Погодозависимое управление отоплением
ПИД-регулирование
Расписание (часовое, недельное, по сценариям)
Защита от замерзания (режим «Выключен +5°»)
Мониторинг температуры, влажности, давления
Функции «Антилегионелла», «Антизамерзание», «Лето»
Датчики, подключение:
- до 15 датчиков t° (в комплекте 4 шт.)
- до 15 проводных датчиков различного назначения
- поддержка аналоговых датчиков NTC
- поддержка аналоговых датчиков давления
- до 120 радиодатчиков 868 МГц
- радиодатчики 433 МГц
Оповещения:
- авария и ошибка котла, неисправность датчиков t°
- отключение / включение питания
- выход t° за пороговые значения (min / max)
- срабатывание дополнительных охранных датчиков или сирены
- настраиваемые о любых событиях
| Напряжение питания | 9-18 В |
| Аккумулятор резервного питания | встроенный, 800 мА*ч |
| Релейные выходы | 4 шт. |
| Универсальные входы/выходы | 2 шт. |
| Выход 0-10 В | 1 шт. |
| Входы NTC | 4 шт. |
| Интерфейсы | K-Line, 1-Wire, RS-485 |
| Габаритные размеры | 180 x 90 x 60 мм |
| Крепление | на DIN-рейку, 10 DIN |
Для поддержания постоянной температуры в отдельной зоне обогрева
Для ручного управления приборами ZONT по локальной сети Wi-Fi
Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*
Для цифрового управления отопительными котлами, поддерживающими протоколы OpenTherm, E-BUS, BridgeNet (Ariston), BSB, Navien, Wolf, Daesung*
Для цифрового управления отопительными котлами ARDERIA
Для цифрового управления отопительными котлами Buderus и Bosch по протоколу EMS+
Для цифрового управления отопительными котлами RINNAI
Предназначен для увеличения числа Входов/Выходов ZONT H2000+ PRO, H1500+ PRO и H1000+ PRO
Интерфейс RS-485
Предназначен для увеличения числа Входов/Выходов ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO
Интерфейсы RS-485 и K-Line
Блок расширения для контроллеров ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO, поддерживает подключение датчиков NTC
Блок расширения для контроллеров ZONT H2000+ PRO, H1500+ PRO, H1000+ PRO, обмен данными по Ethernet и/или Wi-Fi
Для использования с приборами ZONT
868 МГц, поддерживаемые интерфейсы K-Line и RS-485, до 40 радиоустройств

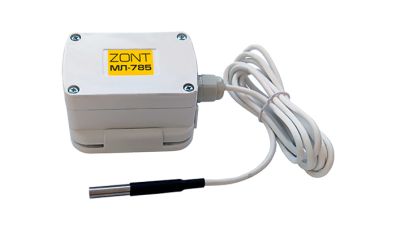

Радиодатчик температуры теплоносителя с выносным сенсором в оригинальном пластиковом корпусе

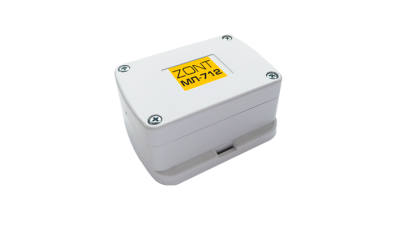

Радиодатчик предназначен для измерения температуры воздуха внутри помещений
Радиодатчик предназначен для контроля температуры и влажности воздуха в помещении

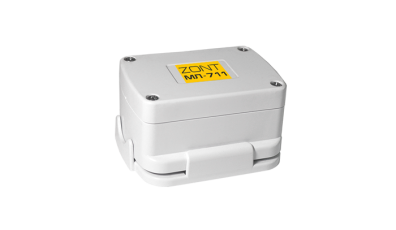

Радиодатчик температуры уличный предназначен для измерения температуры воздуха внутри и снаружи помещений
Проводной NTC датчик для измерения температуры воздуха в помещении и на улице
Проводной датчик температуры NTC в пластиковом корпусе
Проводной датчик температуры NTC в пластиковом корпусе
Проводной комнатный датчик температуры с подключением по интерфейсу RS-485
Датчик температуры и влажности с подключением по интерфейсу RS-485
Проводной цифровой датчик температуры в пластиковом корпусе
Проводной цифровой датчик температуры в пластиковом корпусе
Для измерения давлений газообразных и жидких сред
Предназначен для обнаружения аварийных ситуаций, связанных с утечкой воды
Обнаружение аварийных ситуаций, связанных с утечкой воды из систем водоснабжения и отопления
Обнаружение факта проникновения в охраняемое пространство и формирование сигнала тревоги
Извещатель охранный инфракрасный с защитой от срабатывания на животных (до 20 кг)
Обнаружение разрушения стеклянных конструкций (окна, витрины и т.п.) и формирования сигнала тревоги
Извещатель пожарный дымовой оптико-электронный для обнаружения загораний
Извещатель проводной магнитный, обнаружение факта открывания дверей и формирования сигнала тревоги
Блок питания FARADAY 12W/12-24V/DIN – источник электропитания стабилизированный импульсный
Модель AP12012, свинцово-кислотный аккумулятор для охранно-пожарных систем
Модель GS-7-12, свинцово-кислотный аккумулятор, для охранно-пожарных систем
Двухканальный пульт дистанционного управления режимом охраны
Рабочая частота 868 МГц
Используется в системах контроля доступа для идентификации посетителей и управления замком
Предназначен для систем контроля доступа (домофоны и пр.)
Доступно только в интернет-магазине!
Доступно только в интернет-магазине!
Доступно только в интернет-магазине!
Очень интересный прибор. Понравилась простота настройки, понятный интерфейс и логика. Установил недавно, все заработало сразу. Управляю котлом и тремя контурами — ГВС и этажи дома. Добавил радиомодуль 868 МГц и несколько датчиков. Все прижилось нормально, согласно инструкции. Насосами управляю через релейные группы.
Попробовал настроить сценарии. Все согласно мануалу. Но — не запускаются сценарии. Что только не пробовал — не получилось. Обратился в поддержку, но в ответ тишина. На звонок не ответили, на письменное обращение тоже.
А вот это уже плохо. Что это за поддержка такая.. Это сильно испортило впечатление. Классная тема, отличные задумка и исполнение, а вот поддержка — никакая… За это ставлю только 4 звезды.
Совершенно не согласен с автором предыдущего комментария. Тоже купл в замен MEGA SX-350, этот контроллер H1000+ PRO.
1) Сценарии выполняются без проблем, в том чилсе по календарю. Я не профессионал, вообще первый раз такое делал, и без проблем сделал 3 сценария. Первый, перекрывает электрокран, если срабатывают датчики протечки. Второй 2 раза в неделю, по ночам, закрывает и открывает электрокран, что бы не закисал. Третий, раз в неделю, не надолго включает насос отопления, если тот находится в выключеном состоянии. Все они работают как часы!
2) Я приобрёл газовый котёл Navien Deluxe S. И сталкнулся с проблемой. У котла нет разъёма для подключения Зонта как по инструкции. Производитель котла послал куда подальше, так как сторонний термостат. А вот ребята из компании Зонта, быстро ответили на письмо. А так же быстро решили проблему. Помогли подключить, и удалённо обновили прошивку встроенного адаптера и самого контроллера. После этого контроллер увидел котёл и управляет им. Всё решилось за одно утро! Утром написал, и к обеду всё готово.
Да, писать на почту не очень удобно, но они не спят, отвечают.
Много возможностей подключения, монтаж не сложный. Единственный минус чутка запутанная настройка, но разобраться можно.
Очень качественный универсальный контроллер для систем отопления и охраны домов и гаражей. Можно управлять всем что угодно, температурой охранными датчиками и отслеживать состояние. Можно управлять через Алису. Так же можно подключить датчики на 433 частоте и 868 частоте, через специальное устройство, покупается отдельно. Так же можно расширить подключение других датчиков и исполнительных устройств тоже через специальное устройство которое нужно покупать отдельно. В общем очень хорошее устройство. Советую.
Очень много интерфейсов, поддержка двух котлов — мы подключили газовый и резервный электрический
Хорошее решение для автоматизации работы котла отопления. В комплекте помимо самого контроллера есть уличный датчик и датчики температуры теплоносителя, которые крепятся к трубам нужных контуров. Управление системой идёт через включение/выключение циркуляционных насосов и/или открытие/закрытие трёхходовых кранов. Для управления кранами нужно отдельно докупить сервоприводы. Есть возможность настроить пгодозависимую логику работы.
В целом работает как задумано, есть подключение по wifi и по gsm (сим карта в комплекте), так что можно удаленно контролировать систему. Недешевое удовольствие, много чего нужно докупать дополнительно. Но свою функцию выполняет, все работает.
полное управление отоплением, встроенный универсальный контроллер шин, встроенные реле.
Прекрасный вариант для обеспечения автоматического контроля температуры в загородном доме и т.п. Установлен для управления газовым котлом BAXI SLIM 1.3.
Большое количество функциональных возможностей, понятный и удобный интерфейс. Порадовала оперативная работа службы поддержки. В технической документации не учтены последние конструктивные изменения осуществленные производителем в BAXI SLIM, Так, для подключения котла BAXI, произведенных в 2022-2023 годах (надо уточнять), к ZONT итерфейсная плата для QAA 73KHG71407251 уже не нужна. В комплекте к котлу уже идут дополнительно провода для подсоединения к цифровой шине.
Применение устройства значительно расширяет функционал используемого оборудования, обеспечивает надежную защиту и повышает комфорт. При грамотной настройке и корректной работе управляемого оборудования контроллер позволяет значительно сократить финансовые затраты на отопление дома и т.п.
Выполняет свои функции в полном объеме. Удобное приложение.
Огромный возможности, подключил трехходовые клапана и кучу датчиков
лучшее решение по управлению отопления на рынке, огромный функционал. не встроен приемник 866мгц для беспроводных датчиков зонта, а датчики 433мгц производитель не делает, хотя приемник встроен, вот такой парадокс
Отличный контроллер! Лучший, в своем классе! Очень много возможностей. Гибкие настройки. Удобное удаленное управление подключенных к контроллеру устройств из любой точки мира через любой браузер на компе или отличное приложение на смартфоне! Большая экономия на газе и немного на электричестве (при грамотных настройках). Подробное описание для самостоятельного подключения и первичных настроек, а так же замечательная служба поддержки (если вдруг что то не понятно). Рекомендую всем владельцам частных домов, как элемент умного дома.
Работает с большим количеством производителей котлов. Удобное приложение. Сложная настройка с нуля. Рекомендую всем. Единственное — будет не плохо позаботиться о резервном канале связи
Отлично устройство. Весь функционал доступен в приложении. Аналоги даже близко не подошли.
